简介

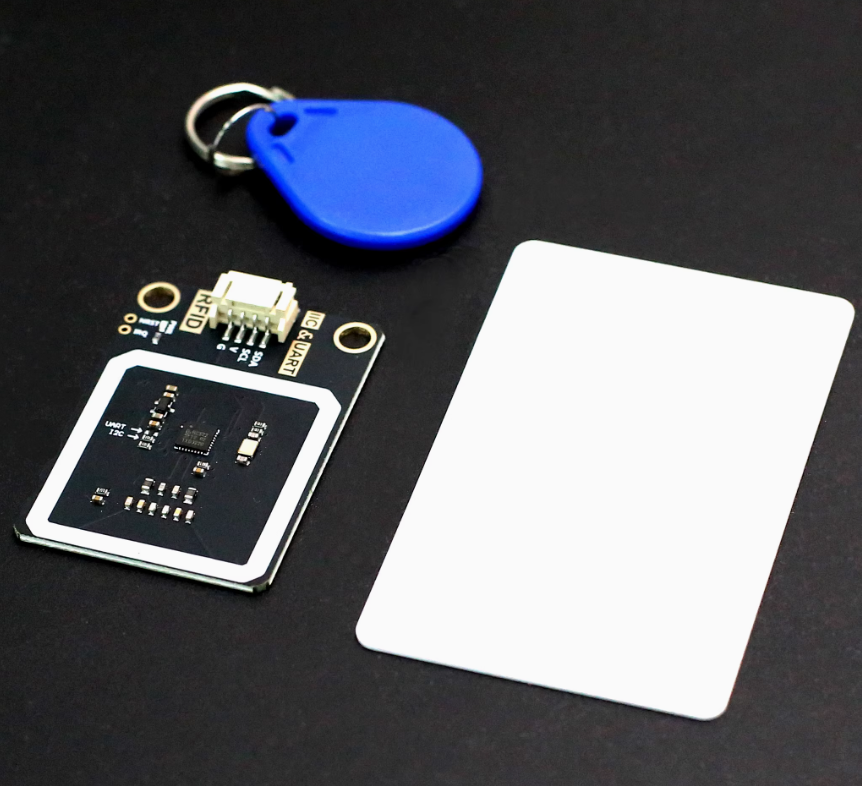

RFID射频模块，采用MFRC522芯片设计制作。通过I2C总线接口通信，可读取射频卡信息并输出，读卡距离约1cm，工作稳定可靠。可应用于智能门锁、刷卡系统等项目中。

RFID射频模块具有统一的兼容乐高积木的外壳，可轻松完成乐高积木的拼接，实现创意设计。

RFID简介：射频识别即RFID（Radio Frequency IDentification）技术，又称无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。常用的有低频（125k~134.2K）、高频（13.56Mhz）、超高频，微波等技术。RFID读写器也分移动式的和固定式的，目前RFID技术应用很广，如：图书馆，门禁系统，食品安全溯源等。

RFID技术的基本工作原理并不复杂：标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息（PassiveTag，无源标签或被动标签），或者由标签主动发送某一频率的信号（ActiveTag，有源标签或主动标签），解读器读取信息并解码后，送至中央信息系统进行有关数据处理。

一套完整的RFID系统，是由阅读器（Reader）与电子标签（TAG）也就是所谓的应答器（Transponder）及应用软件系统三个部份所组成，其工作原理是Reader发射一特定频率的无线电波能量给Transponder，用以驱动Transponder电路将内部的数据送出，此时Reader便依序接收解读数据，送给应用程序做相应的处理。

MFRC522是高度集成的非接触式(13.56MHz）读写卡芯片。此发送模块利用调制和解调的原理，并将它们完全集成到各种非接触式通信方法和协议中。MFRC522发送模块支持下面的工作模式：
