ESP32 S3 UNO 简介

简介

ESP32 S3 UNO是一款基于ESP32-S3R8芯片开发的一款UNO版型的开发板，带有一个PH2.0 2P的电池接口，可以接入3.7V锂电池为开发板供电。ESP32 S3 UNO支持使用Arduino、CircuitPython开发。

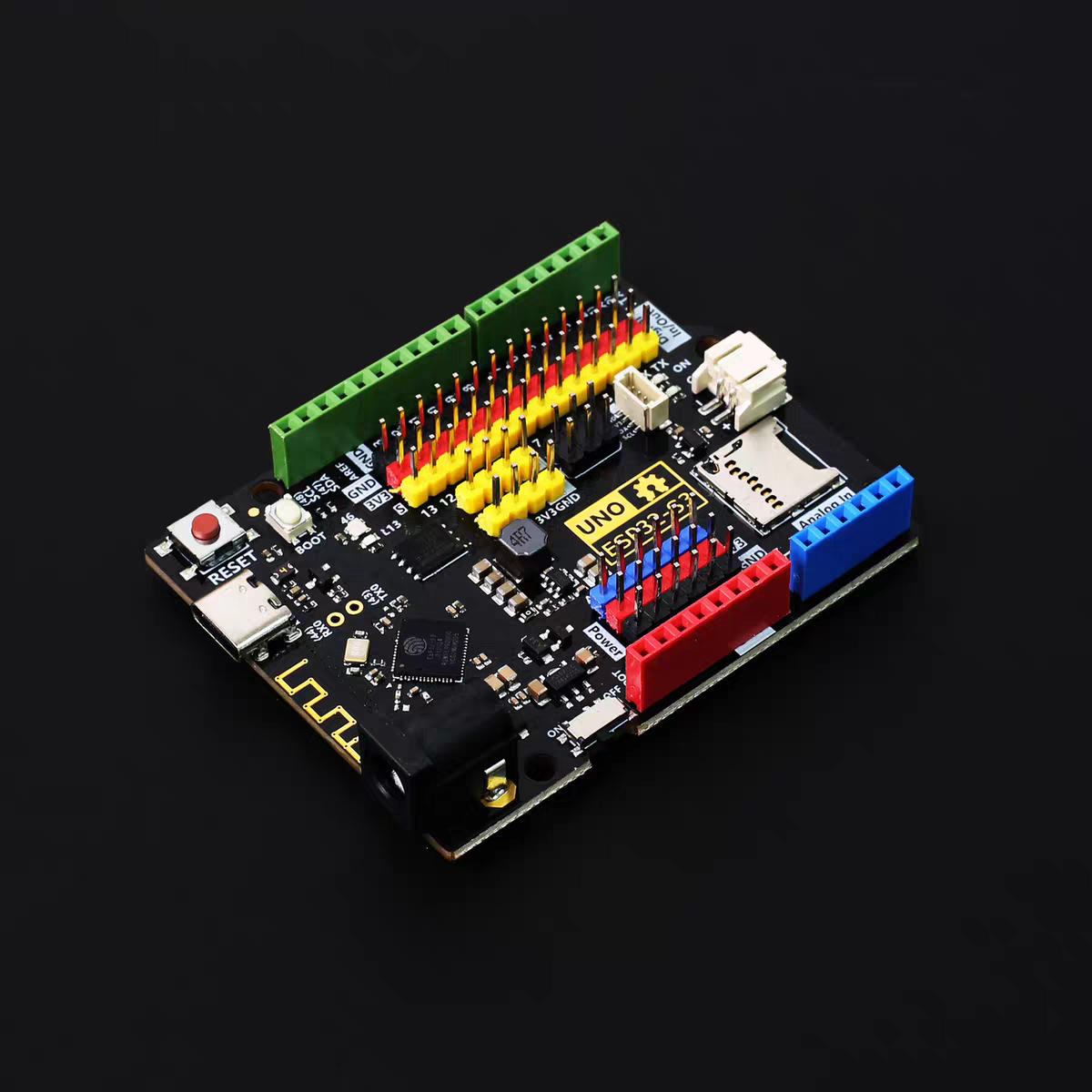

正面

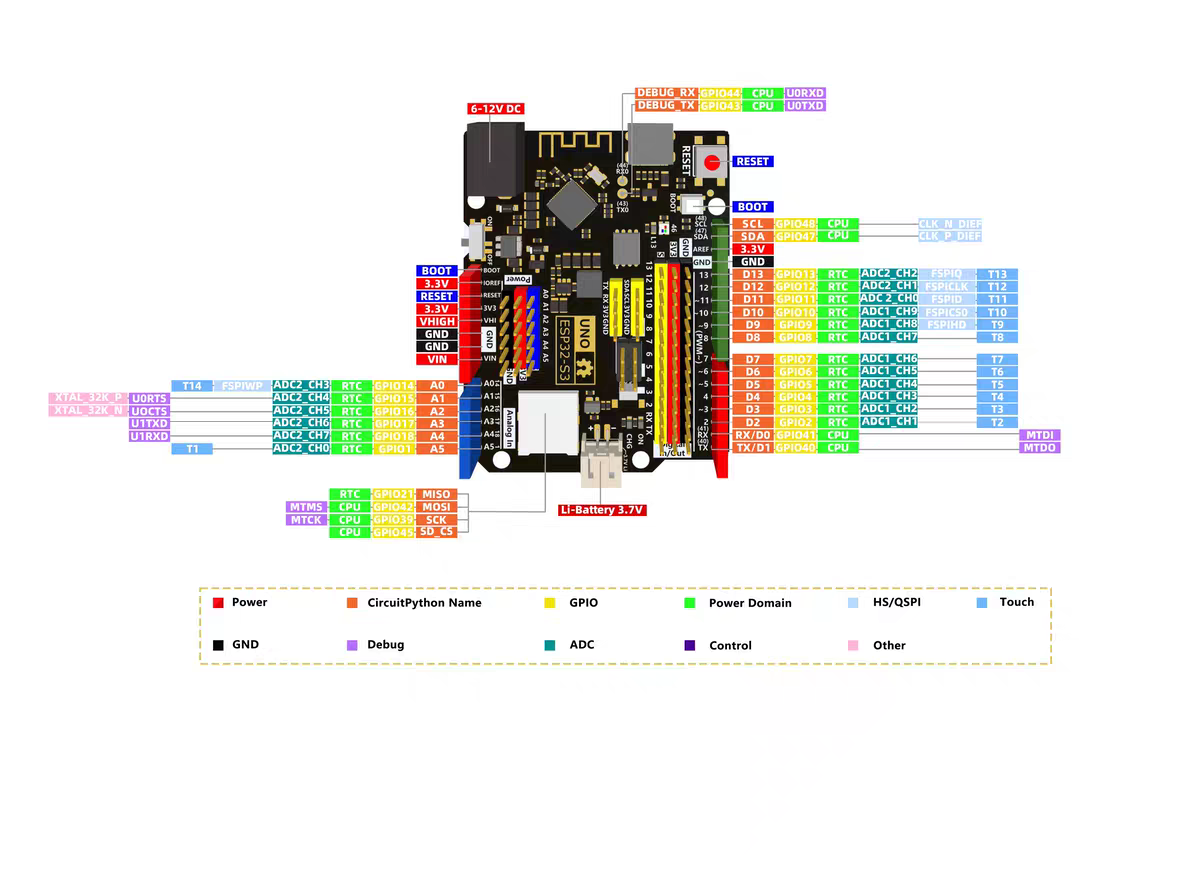

引脚图

引脚定义

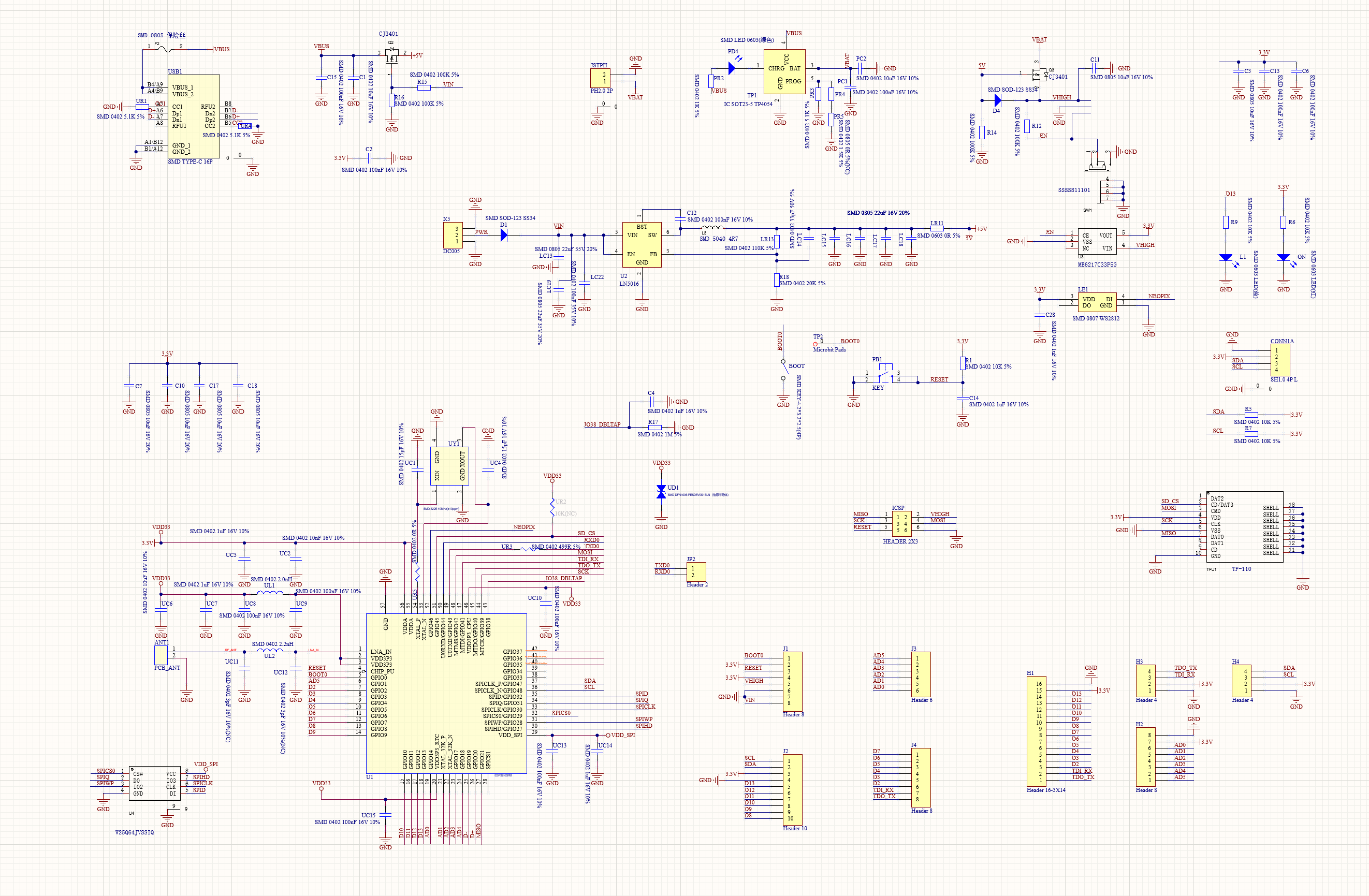

原理图

原理图

电源输入

Type-C接口：用于为开发板编程和供电，同时也会对锂电池充电；如果没有连接锂电池，CHG LED将会闪烁。

DC电源接口：规格为5521，兼容5525。接入6~12V电源为开发板供电，同时也为锂电池充电；如果没有连接锂电池，CHG LED将会闪烁。

PH2.0 2P锂电池连接器：将锂电池接入到此端口，为开发板供电并为锂电池充电。电池将通过Type-C或DC电源接口充电，即使电源开关已经关闭。电池充电时，CHG LED亮起。充电完成后，CHG LED将熄灭。

电源控制

开发板上有一个拨动开关，用来控制开发板的电源。如果将开发板通过Type-C线缆连接到电脑但没有任何反应，请确保开关已拨至“ON”！关闭这个开关将禁用3.3V电源，但不影响电池充电。

电源输出

3V3：这是3.3V LDO的输出引脚，可以提供最高800mA电流供外设使用。该输出同时为ESP32-S3芯片供电，芯片工作时可能会产生电流波动。

VHI：这个引脚在Arduino上通常标记为5V。当插入Type-C或DC电源时，提供5V电压；当接入锂电池时，将由锂电池供电，电压在3.7V~4.2V之间。

VIN：这是Type-C或DC电源接口中的较高电压值。例如，如果DC电源接入了12V电源，则VIN为12V；如果仅连接Type-C，则VIN为5V.

指示灯

ON：当开发板开关打开时，红色的ON LED亮起。

CHG：连接锂电池时，充电时绿色亮起，充电完成后熄灭。未连接锂电池时，此LED会呈绿色闪烁。

MicroSD插槽

ESP32 S3 UNO带有一个MicroSD卡插槽，基于SPI接口。要使用SD卡，请使用以下引脚：

• SCK/GPIO39：这是SPI时钟引脚。
• MOSI/GPIO42：这是SPI Microcontroller Out/Sensor in引脚。
• MISO/GPIO21：这是SPI Microcontroller In/Sensor Out引脚。
• SD_CS/GPIO45：这是芯片选择引脚。

RGB和LED

ESP32 S3 UNO有两个用户可以控制的LED。

• 46：这是一颗WS2812 RGB，板上丝印为46。可以通过CircuitPython和Arduino使用它。
• L13：这是一颗蓝色LED，可以用于闪烁。可以通过CircuitPython和Arduino使用它。

按钮

ESP32 S3 UNO上有两个按钮：RESET和BOOT。

• RESET：位于开发板的左上角，用于复位ESP32-S3芯片。
• BOOT：位于RESET按钮附近，用于进入ESP32-S3的下载模式，也可以作为一个GPIO按钮使用。
